Unidades combinadoras SPINNER para obtener el mejor rendimiento de las redes de radiofrecuencia

Las unidades combinadoras son componentes esenciales en las redes de radiofrecuencia, ya que se utilizan para combinar señales procedentes de varias fuentes o dividir señales en varios trayectos manteniendo la integridad de la señal. Todos los combinadores funcionan en modo bidireccional, por lo que pueden utilizarse para combinar y dividir las señales transmitidas y recibidas.

En Combinador manifold 3 vías band 4/5 DTV 600 W potencia de salida 130 W NB entrada garantiza un rendimiento óptimo de transmisión de la señal entre el transmisor y la antena en aplicaciones de radiodifusión.

Un manifold combinador es un dispositivo diseñado para combinar múltiples señales de entrada en una única salida. Esto resulta especialmente útil en entornos en los que la eficiencia del espacio y la integridad de la señal son primordiales. Los combinadores de colectores se utilizan para agilizar el manejo de señales de distintas fuentes, facilitando una distribución más limpia y eficiente de las señales dentro de la infraestructura de red. Esto los hace esenciales para sistemas complejos en los que hay que gestionar varios canales de forma eficaz y sin interferencias. Los combinadores múltiples suelen diseñarse como combinadores de 2 ó 3 vías y requieren una separación mínima de un canal o un bloque DAB entre ellos.

Los combinadores de colectores de SPINNER destacan por su fiabilidad, rendimiento y adaptabilidad. Nuestros productos se recomiendan porque ofrecen una solución flexible para redes de comunicaciones móviles tanto en interiores como en exteriores. Tanto si se trata de mejorar la cobertura en edificios como de ampliar la capacidad de la red, los combinadores múltiples de SPINNER ofrecen una columna vertebral fiable para una comunicación inalámbrica sin fisuras.

Los transmisores pueden aislarse entre sí conectando un filtro paso banda a cada salida. Para conseguir una buena adaptación de los canales de funcionamiento, las salidas de estos filtros deben conectarse mediante una red de adaptación adecuada. Los cambios o ampliaciones de frecuencia son difíciles de realizar con combinadores de este tipo, ya que las redes de adaptación deben optimizarse para las nuevas frecuencias.

Excelentes propiedades de AF, la mejor intermodulación pasiva y VSWR posibles

La Combinador manifold 3 vías band 4/5 DTV 600 W potencia de salida 130 W NB entrada le permite a usted transmitir de manera fiable e impecable señales de alta frecuencia con una protección óptima para sus sistemas sensibles en un rango de potencia de hasta 130 W (per entrada for non-adjacent channels), 100 W (per entrada for adjacent channels) en una intermodulación pasiva máxima (IM3).

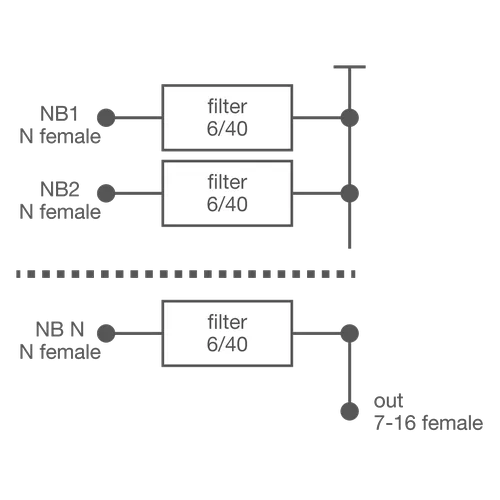

La designación de la ruta del puerto en relación con la línea principal y la sonda es la siguiente: Port 1, 2, 3: entrada de banda estrecha, Port 4: salida,

Admite el uso de las siguientes bandas de frecuencia: Banda 4/5

Las propiedades positivas se resumen brevemente: compact design as 19" slide-in unit, integrated mask filters for DTV, applicable within the whole UHF range, for 6, 7 and 8 MHz channel bandwidth, temperature compensated.

Los conectores coaxiales N han sido llamados así en honor a su inventor Paul Neill, quien desarrolló este estándar para conectores de AF en 1942. Sin embargo, el nombre a menudo se relaciona con Navy Connector. Las conexiones tipo N se pueden utilizar en frecuencias de hasta 11 GHz, versiones de alta precisión de hasta 18 GHz. Los conectores N se utilizan en aplicaciones de comunicación móvil con altos requisitos mecánicos y eléctricos. Por lo tanto, en lugar de la arandela de sellado plana especificada por lEC o CECC, SPINNER fabrica exclusivamente conectores con contactos de conductor exterior no ranurados y un perfil de sellado en el cabezal del conector. Ello asegura la función de sellado más fiable. La tuerca de unión SPINNER especial de nuestros conectores N se fija al conductor exterior enrollándola. Ello aumenta considerablemente el par de apriete permitido y mejora notablemente la presión de contacto.

El producto tiene, en un lado, una conexión de N hembra en el otro lado, una conexión de N hembra .
